Кодеры MPEG-4 H.264/AVC SD/HD + цифровой модулятор для передачи сигнала на спутник

Устройства серии DME 4000/SL представляют собой высококачественное, профессиональное, гибкое и экономичное решение для систем передачи сигнала на спутник (uplink) и наземных РРЛ.

В состав оборудования включены один или несколько высококачественных кодеров MPEG-4 (H.264/AVC SD/HD) и мультистандартный модулятор DVB-S/DSNG/S2 с ВЧ выходом в диапазоне "L".

Модулятор разработан в соответствии со спецификацией ETSI EN 302 307 (стандарт DVB-S2) для целей вещания и цифровой спутниковой видеожурналистики: поддерживает все виды модуляции (QPSK, 8PSK, 16APSK и 32APSK), все кодовые скорости (и обязательные, и дополнительные), CCM (постоянные кодирование и модуляция), нормальный FEC-фрейм, вставку фиктивного фрейма, все коэффициенты сглаживания, а также удаление и вставку нулевых пакетов.

Важнейшей особенностью модулятора является наличие цифровой нелинейной предкоррекции с возможностью сохранения и вызова нескольких настроек. Цифровая предкоррекция позволяет уменьшить нелинейные амплитудные и фазовые искажений, вносимые усилителями большой мощности, и соответственно, увеличить выходную мощность, улучшить параметры MER и плечевое затухание.

Также в состав устройства могут входить опорный генератор повышенной стабильности 10 МГц и источник питания для блока конвертора BUC (опция).

DME 4000/SL в сочетании с блоком BUC и параболической антенной соответствующего частотного диапазона частот (обычно Ku 14 ÷ 14,5 ГГц или С 5,85 ÷ 6,43 ГГц) представляет собой полную систему передачи сигнала на спутник (uplink). Другой вариант применения DME 4000/SL - в качестве кодера / цифрового модулятора для наземных цифровых РРЛ.

ПРИМЕНЕНИЕ

Цифровые системы подачи сигнала на спутник;
DSNG/ENG - цифровая спутниковая видеожурналистика;
Цифровые РРЛ (мобильные и от студии к передатчику).

ОТЛИЧИТЕЛЬНЫЕ СВОЙСТВА

От 1 до 4 кодеров MPEG (один канал видео / два аудио), работающих в масштабе реального времени;
Возможность изменения пользователем установок кодера + легко вызываемые заводские предустановки;
Выделение телетекста или субтитров из входного видеосигнала и вставка их в транспортный поток;
DVB-S / DSNG / S2 модулятор с символьной скоростью до 30 Мсим/с, автоматической адаптацией транспортного потока и возможностью переустановки меток синхронизации;
Синтезированный выход в диапазоне L (950 ÷ 1750 МГц) со встроенным опорным генератором 10 МГц и источником питания для блока конвертора BUC;
Удобное управление с передней панели при помощи клавиатуры и ЖК дисплея;
Опции интерфейсов дистанционного управления: RS485; Ethernet 10/100 Base-T (поддержка SNMP, встроенный Web -сервер).

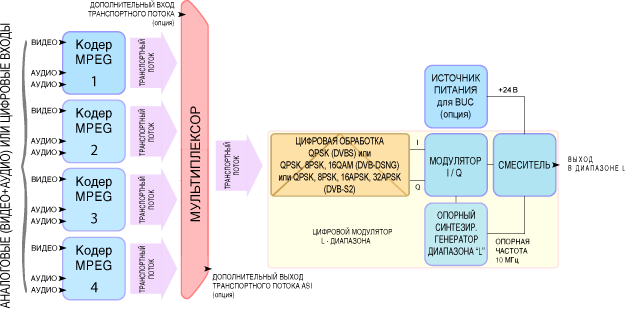

СТРУКТУРНАЯ СХЕМА

КОДЕР MPEG-4 (H.264/AVC)

ВХОДЫ ВИДЕО
Формат входа видео:		цифровой: SDI / HD-SDI со встроенным звуком или отдельным звуковым входом AES-EBU; аналоговый (только SD): PAL / SECAM / NTSC
Цифровой вход видео:		SDI / HD-SDI - 75 Ом / разъем BNC
Аналоговый композитный вход видео:		DVB-H/T (EN 300 744)

КОДИРОВАНИЕ ВИДЕО
Стандарт:		ISO/IEC 14496-10 (H.264/AVC) Main Profile Level 3.0, High Profile Level 4.0
Скорость потока:		от менее, чем 2 Мбит/c до 24 Мбит/c
Поддерживаемое разрешение:		1920 x 1080 x 60i/50i/24p, 1440 x 1080 x 60i/50i/24p, 1280 x 720 x 60p/50p/24p, 720 x 480 x 60i, 720 x 576 x 50i
Уменьшение масштаба:		встроенное
Тип кодирования изображения:		I, P, B
Минимальная задержка:		согласно установкам (структура GOP, скорость потока и т.п.) – примерно от 500 мс

ВХОДЫ И КОДИРОВАНИЕ АУДИО
Формат входов аудио:		аналоговый: два канала (одна пара) - моно, стерео, двойной, совмещенное стерео; цифровой: SDI / HD-SDI со встроенным звуком или отдельным звуковым входом AES-EBU
Аналоговые входы аудио:		0 дБмВт (регулируемые) / 600 Ом симметричные
Частота дискретизации:		32 кГц, 44.1 кГц, 48 кГц
Стандарт кодирования:		ISO/IEC11172-3 (MPEG-1 аудио) Layer 2 совместимый
Скорость потока:		макс. 448 кбит/с

ВЫХОДНОЙ ПОТОК
Тип потока:		транспортный поток
Системное мультиплексирование:		ISO/IEC 13818-1 (MPEG-2 TS) – таблицы PAT, PMT и SIT

ДРУГИЕ ХАРАКТЕРИСТИКИ
Предварительные установки:		заводские предустановки + установки пользователя>
Телетекст / скрытые субтитры:		извлечение из аналогового входного видеосигнала
МУЛЬТИПЛЕКСОР
Таблицы:		добавить / изменить (NIT, SDT, TDT, EIT…)
Установки:		фиксированные или при помощи ПО через порт RS232
Дополнительный вход (опция):		транспортный поток DVB (интерфейс ASI - PID-фильтрование и поддержка MHP)
Дополнительный выход (опция):		транспортный поток DVB (интерфейс ASI )
Телетекст / скрытые субтитры:		выборочное добавление в транспортный поток

МОДУЛЯТОР
Модуляционная схема:		QPSK (ETS 300 421 DVB-S); опция: QPSK, 8PSK, 16QAM (ETS 301 210 DVB-DSNG); опция: QPSK, 8PSK, 16APSK, 32APSK (ETS 302 307 DVB-S2)
Выходная частота в диапазоне L:		950 ÷ 1750 МГц с шагом 1 кГц (по заказу: расширенный диапазон до 2150 МГц)
Фазовый шум боковой полосы гетеродина, тип. зн. :		смещ. 10 Гц: -65 дБн/Гц смещ. 1 кГц: -84 дБн /Гц смещ. 100 кГц: -95 дБн /Гц смещ. 1 МГц: -118 дБн /Гц
Генератор опорной частоты:		внутренний: 10 МГц (стабильность ±5х10-7); также используется в качестве опорной частоты для блока конвертора BUC; по заказу: генератор повыш. стабильности или внешний с синхронизацией от GPS
Выходной уровень:		0 дБмВт (диапазон регулировки: от –30 до +5 дБмВт, по заказу - другой выходной уровень)
Выходное сопротивление и разъем:		50 Ом, разъем типа "N", гнездо (по заказу: 75 Ом)
Скорость цифрового потока:		до 100 Мбит/с (согласно установкам символьной и кодовой скорости)
Символьная скорость:		до 30 Мсим/с с шагом 1 ксим/с
Коэффициент скругления (roll-off):		20% - 25% - 35% - в соответствии со стандартом
Требуемая ширина полосы ПЧ:		в соответствии с символьной скоростью и коэффициентом скругления
Кодирование FEC:		в соответствии со стандартом (ETS 300 421 DVB-S; ETS 301 210 DVB-DSNG; ETS 302 307 DVB-S2 для вещания и целей DSNG)

ОБЩИЕ ХАРАКТЕРИСТИКИ
Интерфейс цифрового выхода:		DVB-ASI или Ethernet (GBE – видео через IP)
Напряжение питания:		85 ÷ 264 В, 50 ÷ 60 Гц (другие напряжения питания - по заказу)
Опции интерфейса ДУ:		RS485; RS232; Ethernet 10/100 Base-T (поддержка SNMP, встроенный Web- сервер)
Корпус:		Блок для установки в стойку типа Rack 19", 1U
Диапазон рабочих температур:		0 ÷ 45 °С
