От 1 до 4 кодеров MPEG-4 (H.264/AVC) SD/HD, работающих в масштабе реального времени.
  Описание в формате Adobe Acrobat |
||||
|
В 1982 году компанией АВЕ Elettronica была разработана радиорелейная линия связи, которая сразу же завоевала признание благодаря своей надежности, высоким качественным показателям, низкому потреблению электрической энергии, малым габаритам, удобству в эксплуатации и низкой стоимости. К настоящему времени выпущено уже несколько тысяч подобных передатчиков. Вносимые время от времени усовершенствования позволили повысить надежность работы устройства и удобство его эксплуатации. Оборудование соответствует большинству международных и национальных стандартов. |
||||
Радиорелейные линии связи серии РМ фирмы АВЕ могут работать во всех диапазонах частот, предназначенных для этого типа вещания, включая частоты, выделенные для спутникового вещания, внестудийного вещания и связи. Оборудование рассчитано на передачу телевизионного сигнала высокого качества, звукового или цифрового сигнала. В устройствах может использоваться частотная модуляция несущей частоты (для аналогового или цифрового сигнала) или модуляция QPSK-QAM. При стандартной конфигурации оборудование может быть изготовлено для работы в одном из следующих стандартных диапазонов частот: 2 ГГц, 3-4 ГГц, 7-8 ГГц, 10 ГГц, 14 ГГц или 20-24 ГГц. О возможности изготовления оборудования, работающего на других частотах, можно узнать в техническом офисе фирмы АВЕ. |
В настоящее время линии связи серии РМ выпускаются в следующих вариантах: ♦ Стационарный вариант для закрытых помещений. Состоит из четырёх блоков, размещённых в стандартных корпусах для стойки типа RACK 19":
♦ Переносной вариант для полевых условий. Состоит из блоков модулятора и демодулятора, размещаемых в стандартных корпусах для стойки типа RACK 19" и РЧ головок передатчика и приёмника в герметичных корпусах, устанавливаемых на треногах совместно с антеннами ♦ Стационарный вариант, состоящий из блоков модулятора и демодулятора, смонтированных в стандартных корпусах типа RACK 19" 3U и РЧ головок передатчика и приёмника в герметичных корпусах, размещаемых рядом с антеннами Версии с цифровыми модуляторами / демодуляторами могут также включать в свой состав кодеры / декодеры MPEG-2 (см. документацию на серию DME 1000 и IRD) |
|||
|
РЧ головка в
герметичном корпусе,
установленная рядом
с антенной
|
 |
|||
| СТРУКТУРНАЯ СХЕМА ЛИНИИ СВЯЗИ
|
||||
Радиорелейные линии связи серии PM могут быть как с двойным, так и с однократным преобразованием частоты. Однократное преобразование частоты используется в устройствах, работающих на фиксированных частотах с промежуточной частотой, равной 70 МГц.
В перестраиваемых приемниках и передатчиках с возбудителями на основе синтезатора частот применяется двойное преобразование частоты для обеспечения необходимой избирательности.
Полоса пропускания аналоговых модулятора и демодулятора позволяет одновременно передавать один канал изображения и до четырех каналов звукового сопровождения или служебных каналов.
В всех выпускаемых сейчас устройствах серии РМ отсутствуют амплитудные ограничители и используются задающие генераторы с низким фазовым шумом и высокой стабильностью, что делает в их готовыми к работе с цифровой модуляций.
Таким образом, аналоговые линии связи с могут быть переведены в цифровой режим заменой аналоговых модуляторов / демодуляторов цифровыми, например QPSK или QAM.
|
Работа с цифровой модуляцией, особенно при использовании устойчивой к помехам схемы модуляции QPSK, имеет следующие значительные преимущества: ♦ Качество сигнала на выходе цифровой линии не ухудшается с понижением уровня входного сигнала, а остается постоянным вплоть до порога, который обычно находится ниже –90 dBm. ♦ Практический выигрыш в уровне принимаемого сигнала составляет около 20 дБ, что позволяет уменьшить порог затухания и использовать параболические антенны меньшего размера или меньшую мощность для передачи сигнала на то же расстояние. |
|||
|

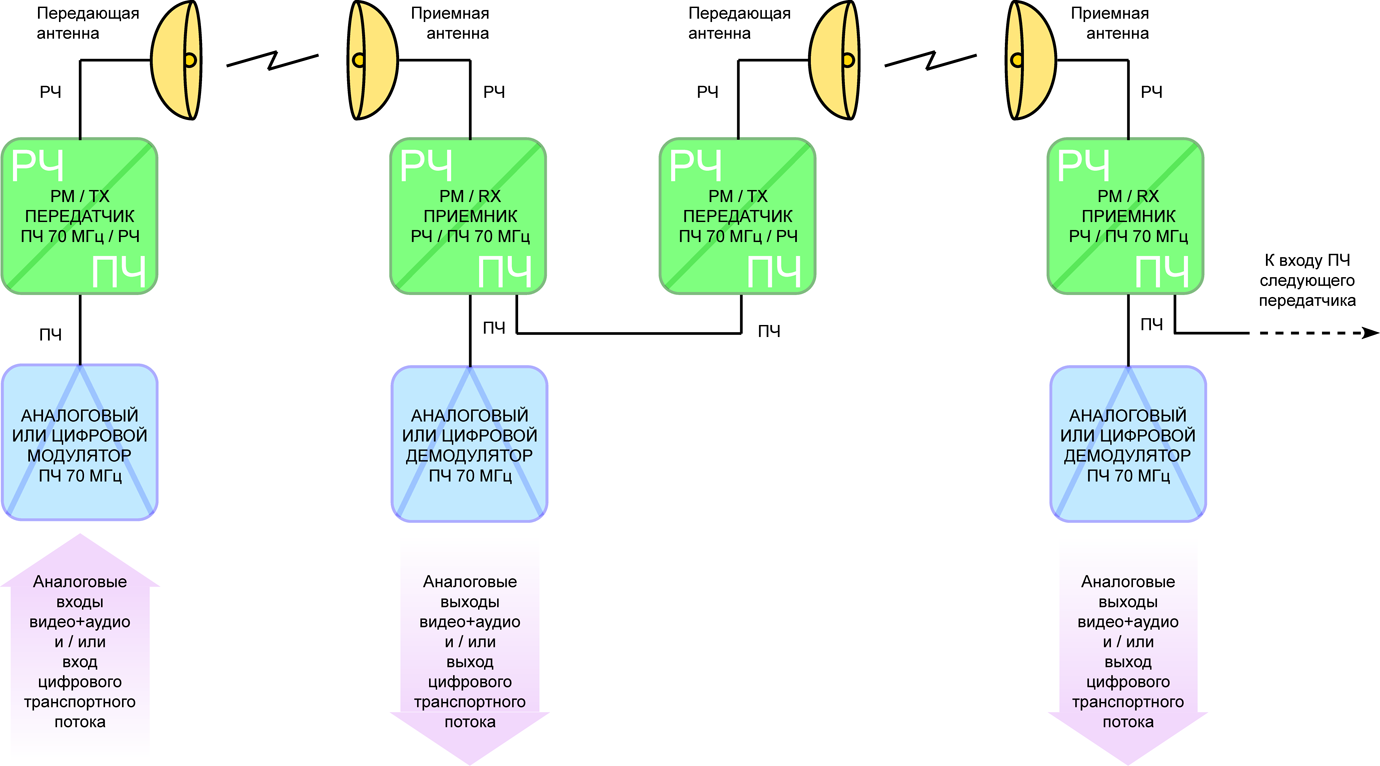

При работе в качестве промежуточных станций линии связи серии PM могут использоваться как ретрансляторы сигнала ПЧ без демодуляции или как приёмопередатчики с сопряжением на частоте модулирующих сигналов.
Фирма ABE Elettronica выпускает радиорелейные линии связи, начиная с 1982 года. С тех пор было произведено свыше 5000 этих устройств.
Все оборудование соответствует большинству международных и национальных стандартов.
|
В состав комплекта поставки станций
серии РМ дополнительно могут входить:
|

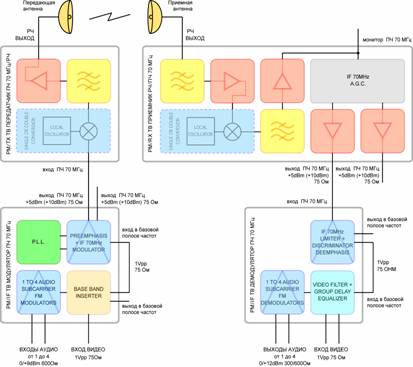

|||
| АНАЛОГОВАЯ РАДИОРЕЛЕЙНАЯ ЛИНИЯ СВЯЗИ СЕРИИ РМ (СТАНДАРТНАЯ КОНФИГУРАЦИЯ)  |
||||

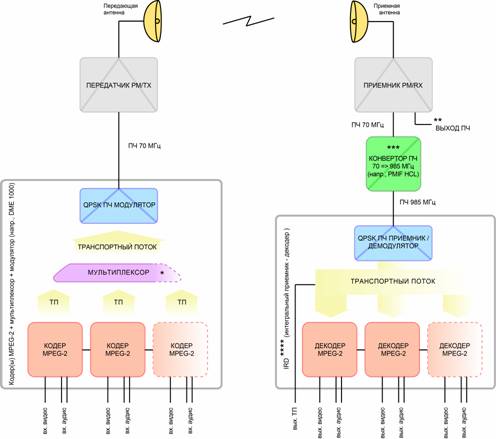

| ЦИФРОВАЯ РАДИОРЕЛЕЙНАЯ ЛИНИЯ СВЯЗИ СЕРИИ РМ (СТАНДАРТНАЯ КОНФИГУРАЦИЯ)  |
||||
| Примечания: | ||||
|
(*)
При передаче одной программы мультиплексор не нужен; в этом случае транспортный поток с выхода кодера MPEG-2 может быть непосредственно подан на вход модулятора QPSK. Максимально возможное количество кодеров определяется из допустимой скорости цифрового потока / выделенной полосы частот; обычно подключают не более 4 кодеров.
|
выходного сигнала ПЧ приемника РРЛ (70 МГц) в стандартный входной сигнал ПЧ интегрального приемника - демодулятора (IRD), который находится в диапазоне 950 - 2250 МГц.
В состав IRD может входить либо один декодер MPEG-2, (обеспечивающий выходной сигнал 1 видео + 2 аудио), либо несколько кодеров (напр., 3) для получения нескольких аналоговых видео / аудио сигналов с одного устройства.
При необходимости несколько IRD могут быть включены параллельно. IRD может быть оснащен выходом цифрового транспортного потока для подачи сигнала на другие цифровые модуляторы (например, стандарта QFDM, используемого в назем телевизионном вещании).
|
|||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИ СТАНДАРТНОЙ КОНФИГУРАЦИИ  |
||||
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
| Диапазон рабочих частот | |||
| РМ 7: РМ 14: PM 20: |
6,4 ÷ 8,5 ГГц 14,25 ÷ 15,35 ГГц 20 ÷ 24 ГГц |
||
|
Тип преобразования:
|
Однократное преобразование частоты (ПЧ 70 МГц) для варианта с фиксированной рабочей частотой. Двойное преобразование частоты (ПЧ 70 МГц и 385 МГц) для перестраиваемого варианта. | ||
| Число переключаемых каналов: (только для перестраиваемого варианта) |
до 10 в диапазоне частот 180 МГц | ||
| Тип модуляции и информационная емкость: | ЧМ для аналоговой версии, 1 канал видео + до 4 каналов аудио QPSK (EN300421) для цифровой версии (до 48 Мбит/с) (по заказу - схемы модуляции 8PSK и 16QAM) | ||
| Диапазон рабочих температур: | от - 5° до + 45°С (вариант для закрытых помещений) от - 30° до + 50°С (вариант для наружного размещения) | ||
| Относительная влажность: | до 95 % | ||
| Напряжение питания: | 220 В ~ ± 10 %; 50 -60 Гц (по заказу- +12/24 В пост. тока или др.) | ||
| Размещение: | Блоки для стойки типа Rack 19" 1 или 3 U, в зависимости от модели (для закрытых помещений), герметичные корпуса для внешних блоков | ||
| ХАРАКТЕРИСТИКИ АНАЛОГОВОГО КАНАЛА СВЯЗИ при уровне сигнала -40 дБмВт на входе приемника |
|||
| АЧХ в полосе видеосигнала (до 5 МГц): | в пределах 0.5 дБ | ||
| Групповое время запаздывания в полосе видеосигнала : | в пределах 20 нс |
||
| Дифференциальное усиление: | ≤ 1% | ||
| Дифференциальная фаза: | ≤1% | ||
| Случайный шум (взвеш. зн.): | ≤70 дБ | ||
| АЧХ в полосе звукового сигнала (30 Гц ÷ 15 кГц): |
в пределах ± 0.5 дБ |
||
| Нелинейные искажения в канале звукового сопровождения (на частоте 400 Гц): |
≤ 0.4% |
||
| ХАРАКТЕРИСТИКИ АНАЛОГОВОГО МОДУЛЯТОРА PM IF/M |
|||
| Выходная частота: | 70 МГц ± 10 кГц | ||
| Уровень выходного сигнала ПЧ: | от -3 до +5 дБмВт (75 Ом) | ||
| Девиация несущей: | 8 МГц (двойной размах | ||
| Нелинейность модуляционной характеристики (на частоте 70 МГц ± 8 МГц): | в пределах 1% |
||
| Базовая полоса частот (БПЧ): | 2 Гц ÷ 10 МГц | ||
| Полоса частот видеосигнала: | 25 Гц ÷ 5 МГц | ||
| Уровень входного сигнала в базовой полосе частот и полосе видеосигнала: |
1 В двойной размах (75 Ом) |
||
| Предыскажения видеосигнала: | по нормам МККР (при 625 строках - откл.) (другие - по требованию заказчика) |
||
| Частота поднесущей звука: | 7.500 МГц (по заказу - 7.020; 8.065; 8.590 МГц) | ||
| Уровень входного сигнала звука: | от 0 до + 9 дБмВт (600 Ом симметр./ несимм.) | ||
| Девиация поднесущей частоты звука (на 400 Гц): |
200 кГц (двойной размах) |
||
| Предыскажения звукового сигнала: | 50 мкс. (отключаемые) | ||
ХАРАКТЕРИСТИКИ АНАЛОГОВОГО ДЕМОДУЛЯТОРА PM IF/D |
|||
| Уровень входного сигнала на ПЧ (70 МГц): | от -3 до + 5 дБмВт (75 Ом) | ||
| Нелинейность демодуляционной характеристики (на частоте 70 МГц ± 8 МГц): |
в пределах 1% |
||
| Коррекция предыскажений: | по нормам МККР (при 625 строках - откл.) (другие - по требованию заказчика) | ||
| Уровень выходного сигнала в базовой полосе и полосе видеосигнала: |
1 В двойной размах (75 Ом) |
||
| Частота поднесущей звука демодулятора: | 7.500 МГц (по заказу - 7.020; 8.065; 8.590 МГц) | ||
| Уровень выходного сигнала звука (при девиации ±100 кГц и частоте 400 Гц): |
от 0 до +12 дБмВт (30 / 600 Ом симметр./несимметр.) |
||
| Коррекция предыскажений звукового сигнала: | 50 мкс (отключаемая) | ||
ХАРАКТЕРИСТИКИ ЦИФРОВОГО / АНАЛОГОВОГО ПРИЕМНИКА |
|||
| Уровень входного сигнала ВЧ: | от -35 до -80 дБмВт (50 Ом) для аналоговой версии от -35 до -90 дБмВт (50 Ом) для цифровой версии |
||
| Уровень выходного сигнала на ПЧ (70 Мгц): | от -3 до +5 дБмВт (75 Ом) | ||
| Коэффициент шума: | ≤ 9 дБ (тип. зн. 6 дБ) По заказу - тип. зн. 4 дБ | ||
| Ослабление по зеркальному каналу: | ≥65 дБ | ||
| Паразитное излучение приемника: | ≤ - 80 дБмВт | ||
ХАРАКТЕРИСТИКИ ЦИФРОВОГО / АНАЛОГОВОГО ПЕРЕДАТЧИКА |
|||
| Уровень входного сигнала на ПЧ (70 Мгц): | от -3 до +5 дБмВт (75 Ом) | ||
| Выходная мощность (аналоговый режим, стандартные варианты) |
|||
| РМ 7: РМ 14: РМ 20: |
100 мВт; 1 Вт; 4 Вт; 8 Вт 150 мВт; 1 Вт 100 мВт (доп. отклонение: 1,5 дБ; по заказу - повышенная мощность) |
||
| Снижение выходной мощности при работе с цифровой модуляцией (относительно аналогового режима) |
|||
| QPSK: 8PSK: 16QAM: |
-3 дБ (-50 %) -4 дБ (-60 %) -6 дБ (-75 %) |
||
| Нестабильность частоты: | ≤ ± 3,5 х10-5 (по заказу - повыш. стабильность) | ||
